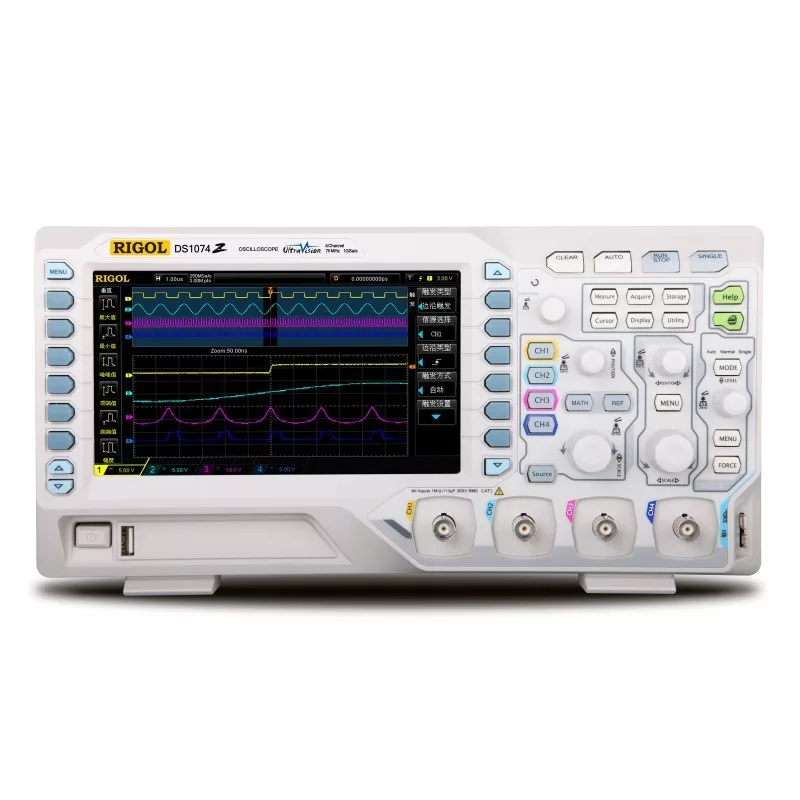

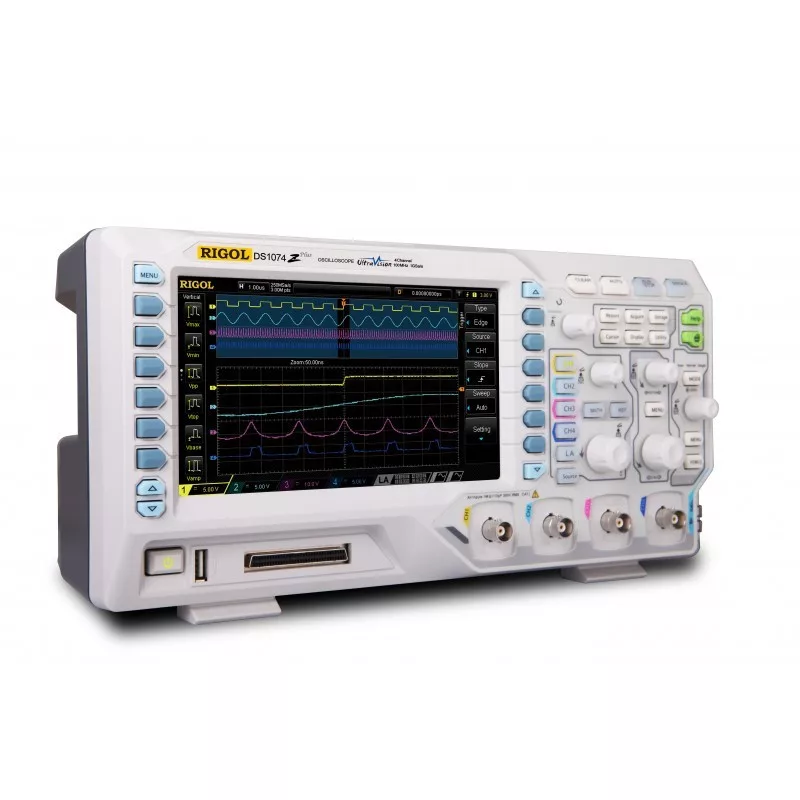

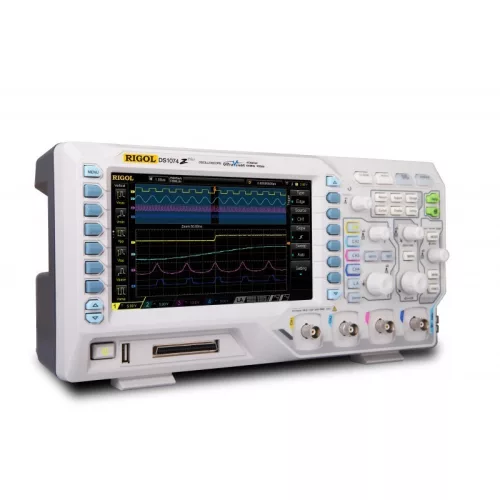

Rigol DS1074Z-S Plus, 4 csat, 70MHz, 1 GSa/s, 24 Mpts digitális oszcilloszkóp + függvénygenerátor

• Részletek
• Adatok

Részletek

Jellemzők



Sávszélesség	70MHz
Csatornák	4 csat.
Külső trigger bemenet	Igen
Real-time mintavételi seb.	1GS/s (1 csat.), 500MS/s (2 csat.) 250MS/s (4 csat)
Memória (1 csat):	12 Mpts, opcionálisan rendelhető 24 Mpts
Memória (2 csat):	6 Mpts, opcionálisan rendelhető 12 Mpts
Memória (4 csat):	3 Mpts, opcionálisan rendelhető 6 Mpts
Waveform capture rate ( max.):	30.000 wfms/s -ig
Felfutási idő:	≤ 7,0 ns
Időbázis tartomány:	5ns/div-50s/div
Függőleges felbontás	8 bit
Függőleges érzékenység	1mV/div ~ 10V/div (BNC)
DC függőleges pontosság	<10mV± 4%; ≥10mV ± 3%
Max. bemenő feszültség	CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk
Bemenet csatolási módja	AC, DC, Ground
Bemeneti impedancia	1MOhm±1% in parallel with 15pF ± 3pF
Időalap	5ns/div -50s/div
Időalap pontosság	± 25ppm
Trigger módok	Edge, Pulse, Video, Slope, Alternative

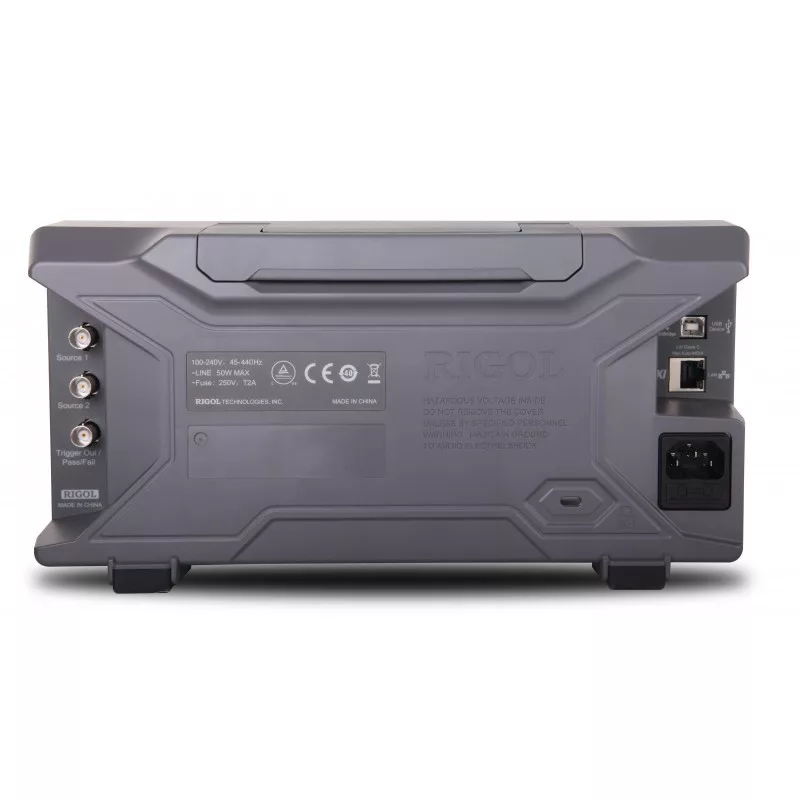

Kommunikáció	USB host, USB device, LAN, Aux, (TrigOut /PassFail) /div>
Kijelző	7" Színes TFT LCD, 800X480 pixel
Tápellátás	100~240VAC RMS, 45-440Hz, 50VA max. CAT II
Méret	313,1mm X 160,8mm X 12246mm
Súly	2,2Kg netto, 3,8 Kg brutto
Szignálgenerátor
Csatornák	2
Max frekvencia	25 MHz
Függőleges felbontás	14 bit
Mintavételi seb.	200MS/s
Standard hullámformák	sine, square, pulse, pulse, ramp, noise, DC
	Since, Exp.Rise, EXP.Fall, ECG, Gauss, Lorentz, Haversine
.	.
Tartozékok	Tápkábel
	USB kábel (CB-USBA-USBB-FF-150)
	4 db Szonda 1:1 / 10:1 (PVP2150)
	Használati útmutató (angol)
Opcionális tartozék	Rack beépítő kit - RM-DS1000Z
	Memória bővítő modul - MEM-DS1000Z (24M/12M/6M)
	Hullámforma rögzítő REC-DS1000Z
	Advanced trigger AT-DS-1000Z
	Serial port option SA-DS1000Z
