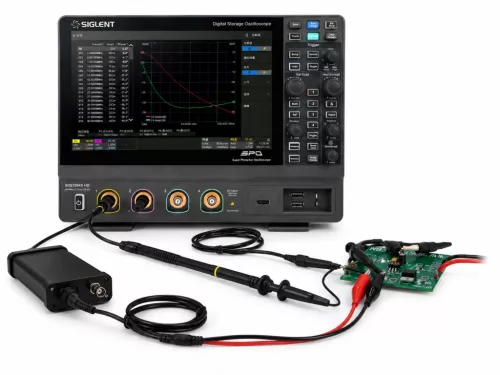

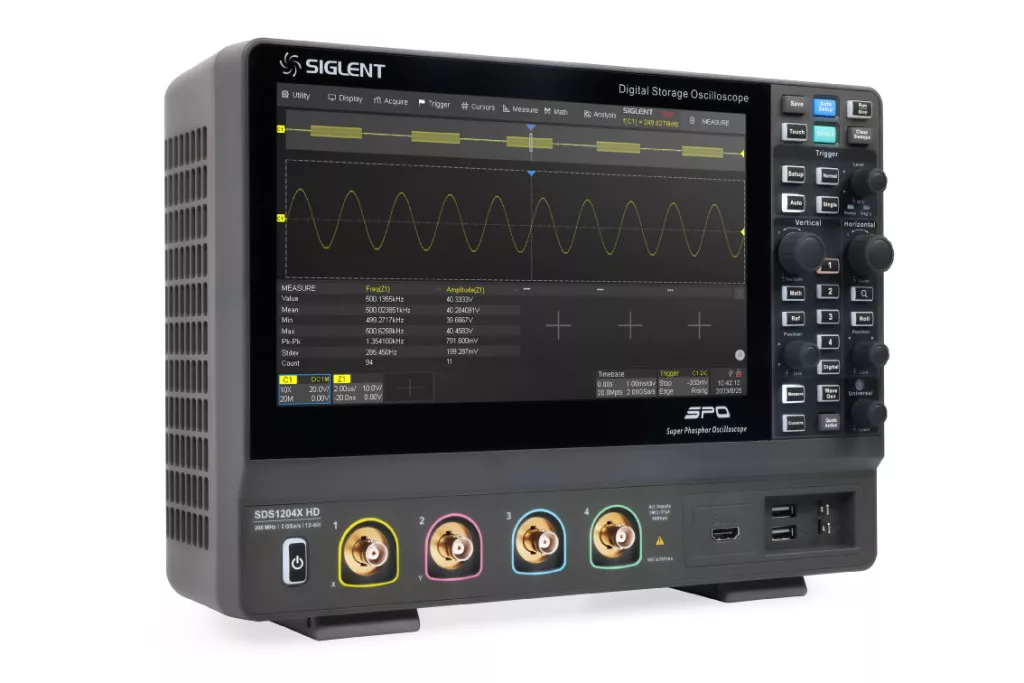

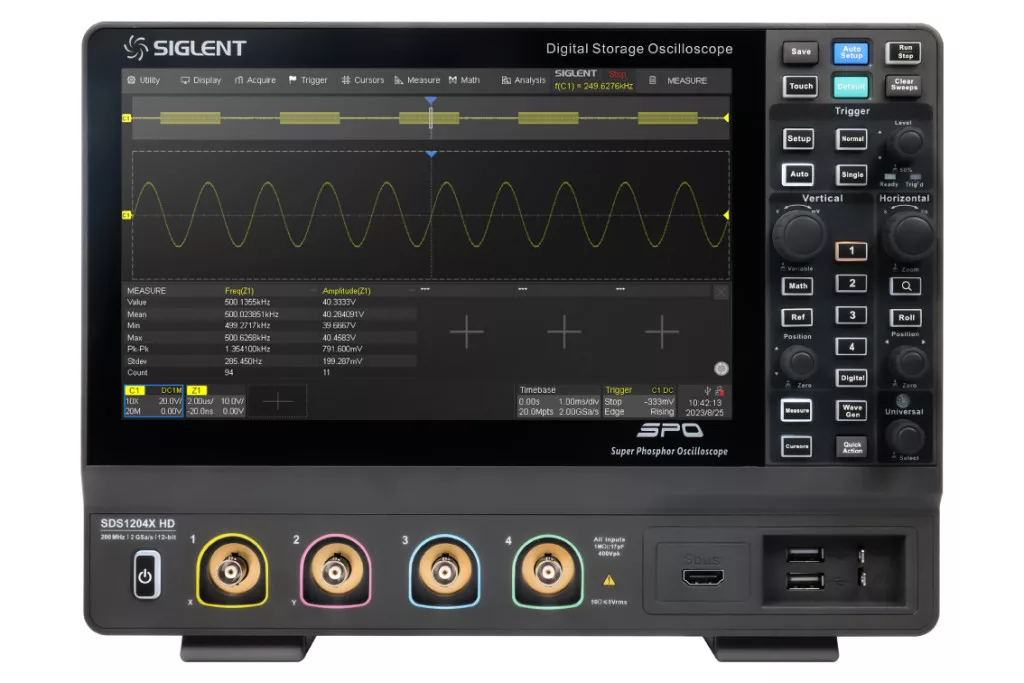

Siglent SDS1104X HD digitális oszcilloszkóp

Kiegészítő termékek

• Részletek
• Adatok

Részletek









Jellemzők

Sávszélesség	100MHz
Csatornák	4
Digitális csatornák	16 (MSO) opcionális
Real-time mintavételi sebesség	2GS/s (1 csat) ; 1GS/s (2csat.) ; 500MS/s (4 csat.)
Függőleges felbontás	12 bit
Memória mélység	100M pts/1 csat ; 50Mpts 2 csat ; 25Mpts/ 4 csat
Hullámforma frissítés	120 000 wfms/s (500 000 sequence módban)
Kijelző	10,1" (1024x600) kapacitív érintőkijelző

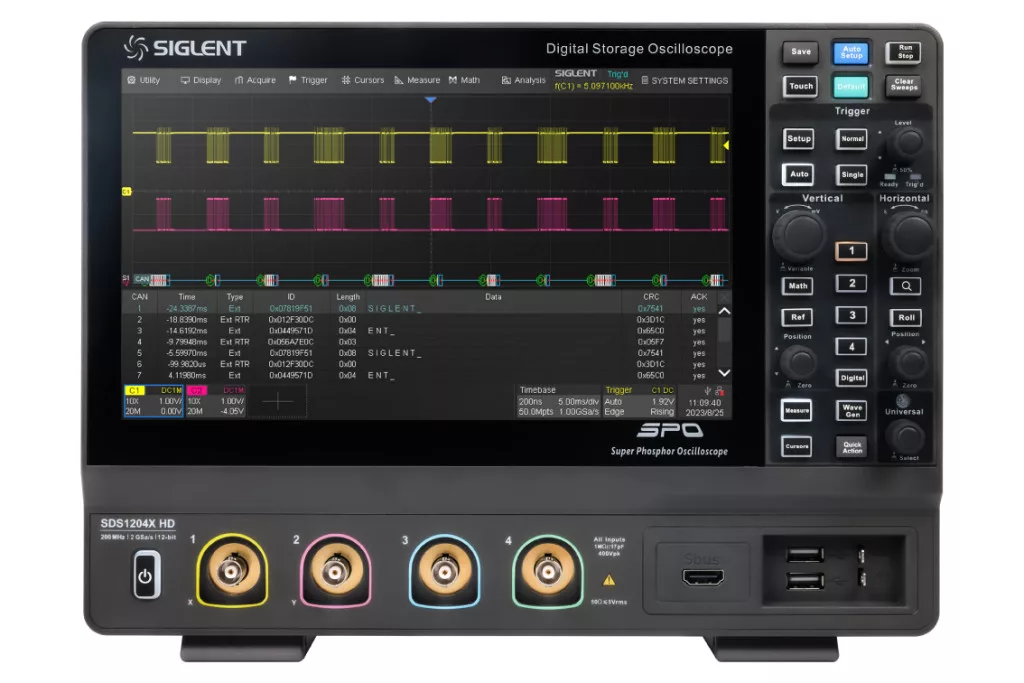

Soros busz dekódolás	I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay
Trigger módok	Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial
Matematikai funkciók	Összeadás, kivonás, szorzás, osztás, FFT, deriválás, integrálás...

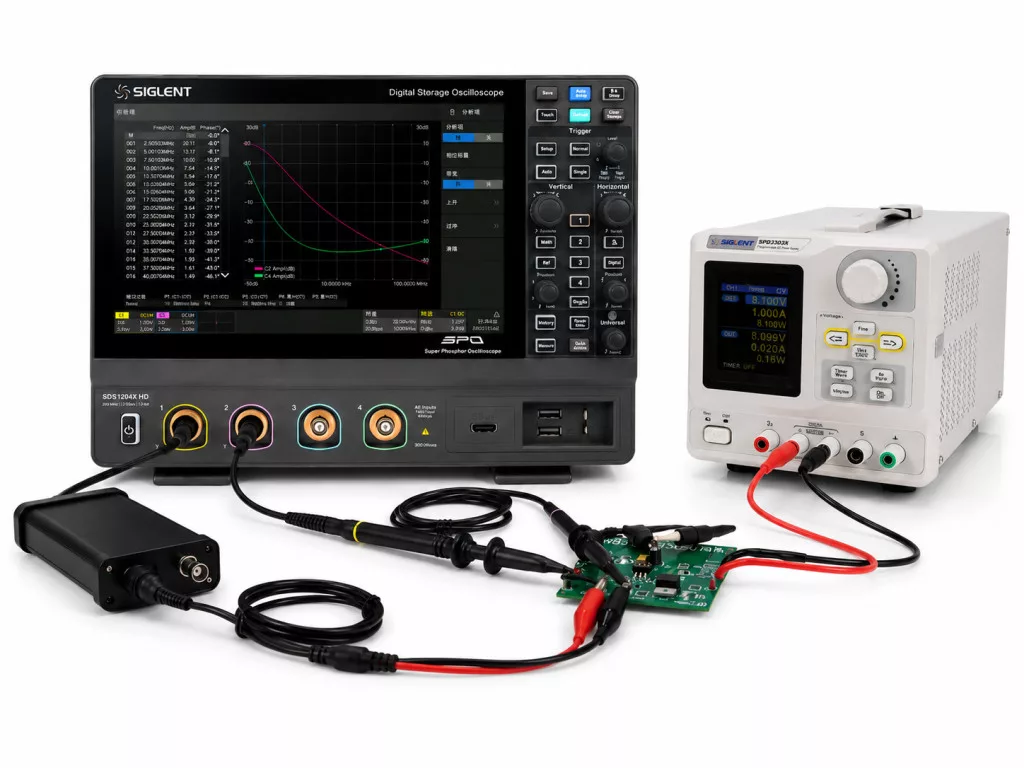

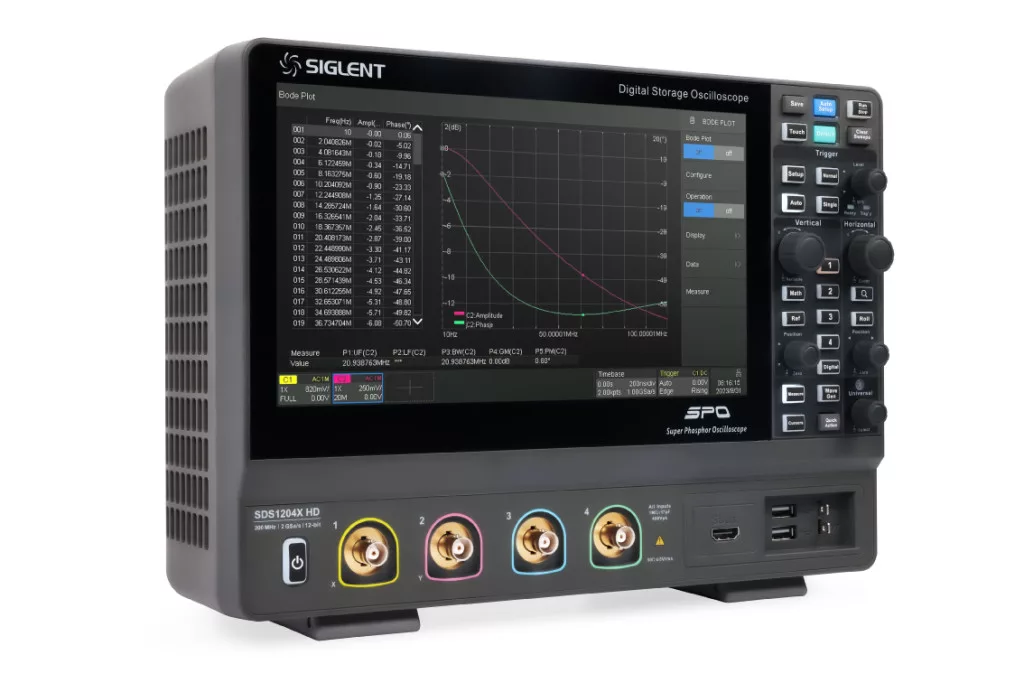

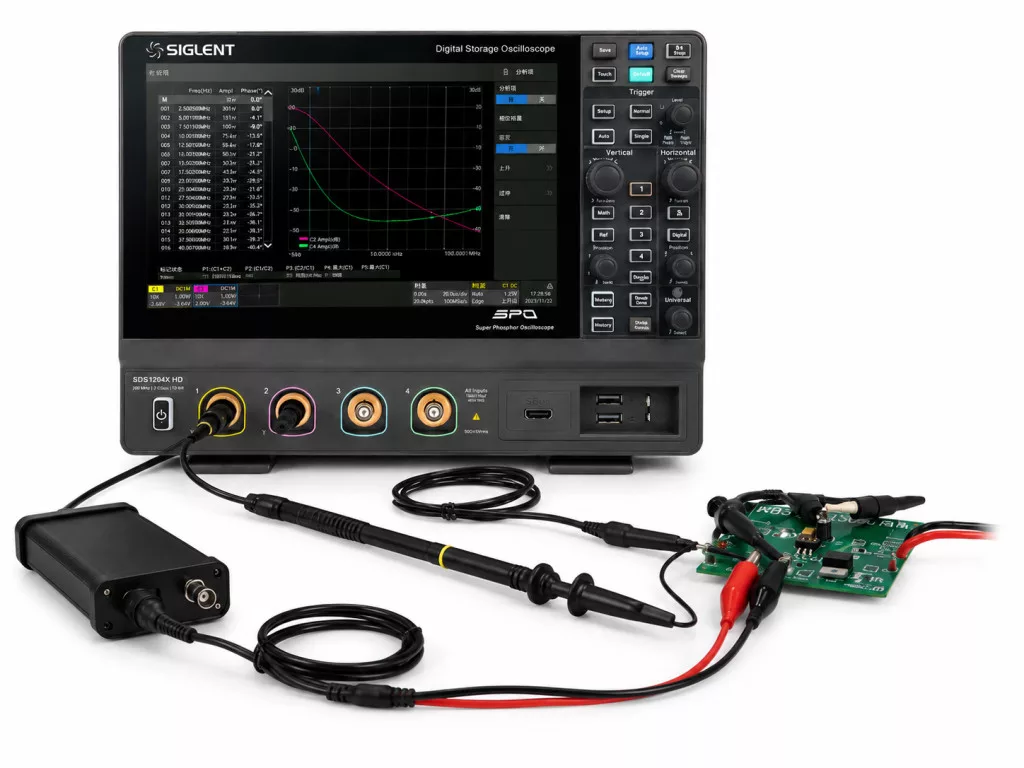

Adatelemzés	Search, Navigate, History, Mask Test, Counter, Bode plot, and Power Analysis
Iterfész	USB 2.0 Host x3, USB 2.0 Device, 10 M / 100 M LAN, External trigger, Auxiliary output (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO)
Tartozékok	USB kábel, , hálózati kábel, 2 db passziv probe (PP510)
.	.
.	Opcionális tartozékok
USB Isolated AWG Module Hardware	SAG1021I

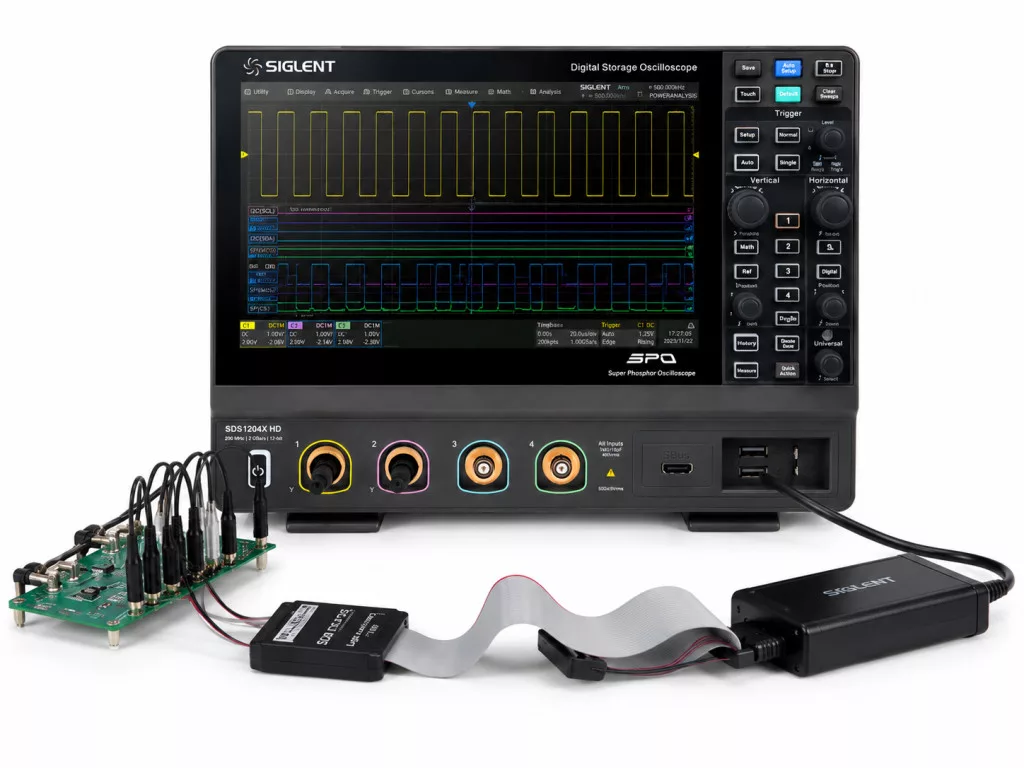

16 Channels Logic Analyzer	SLA1016
Power Analysis Software	SDS1000XHD-PA
Power Analysis Deskew Fixture	DF2001A
Garancia	3 év
Méret	317 x 236 x 149 mm
Súly	5,6 Kg
EAN	xxx



Adatok

UPC:

100000615

Manufacturer Id:

10

Manufacturer name:

Oszcilloszkópok

ID:

636

Tömeg:

3,8 kg/db
