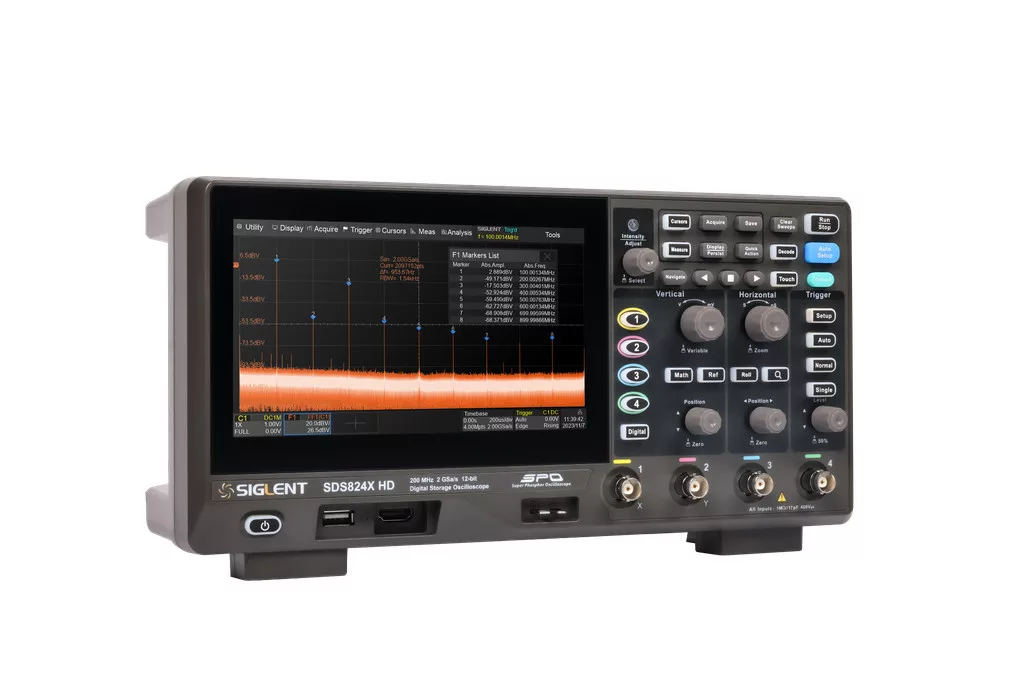

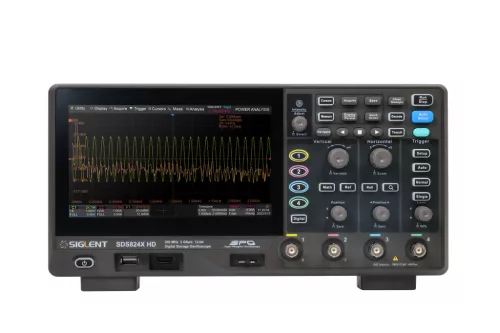

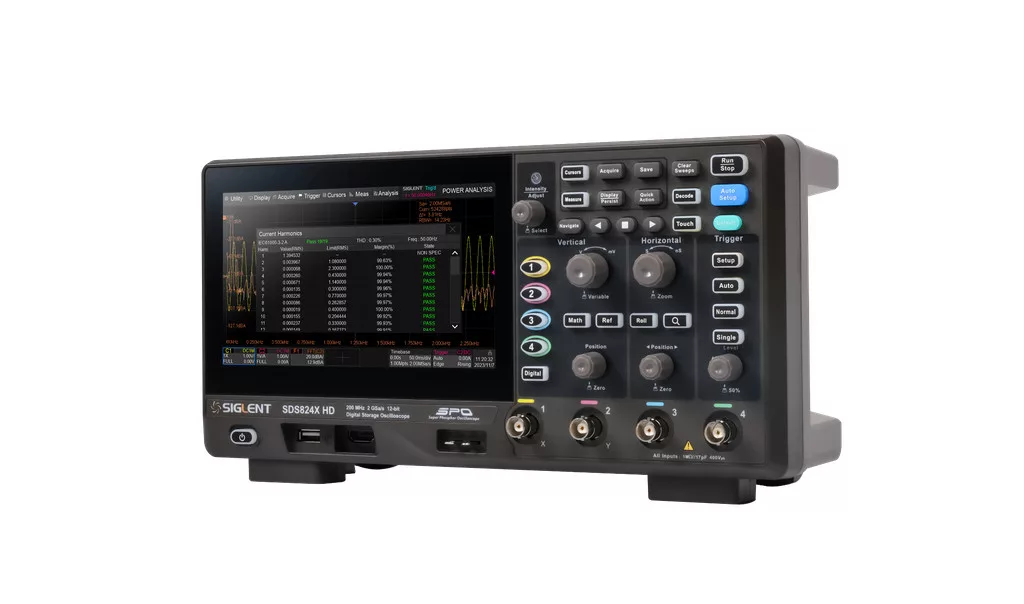

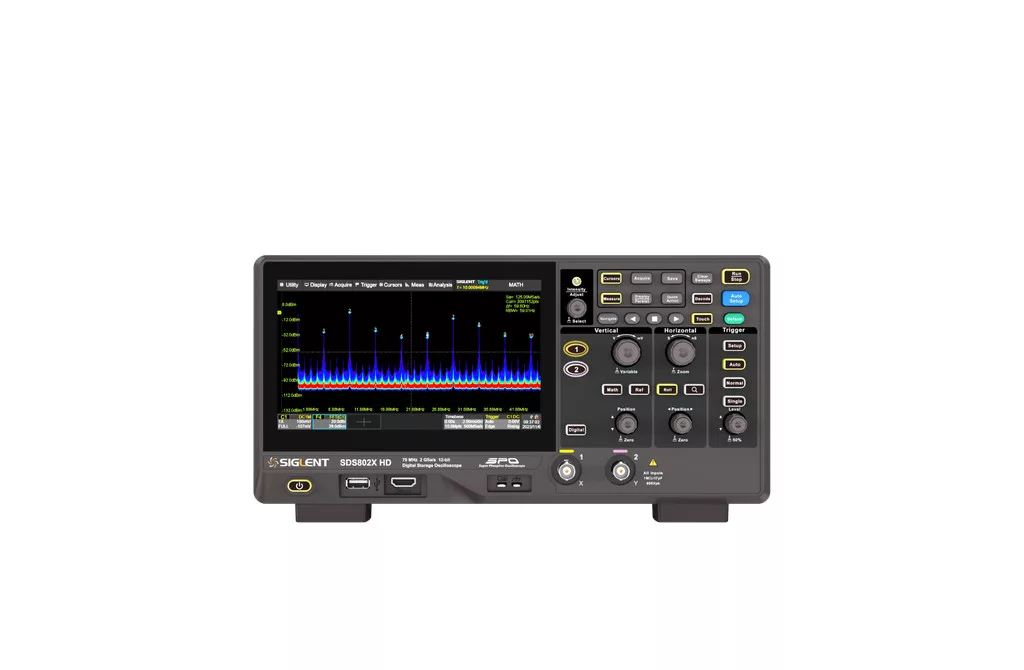

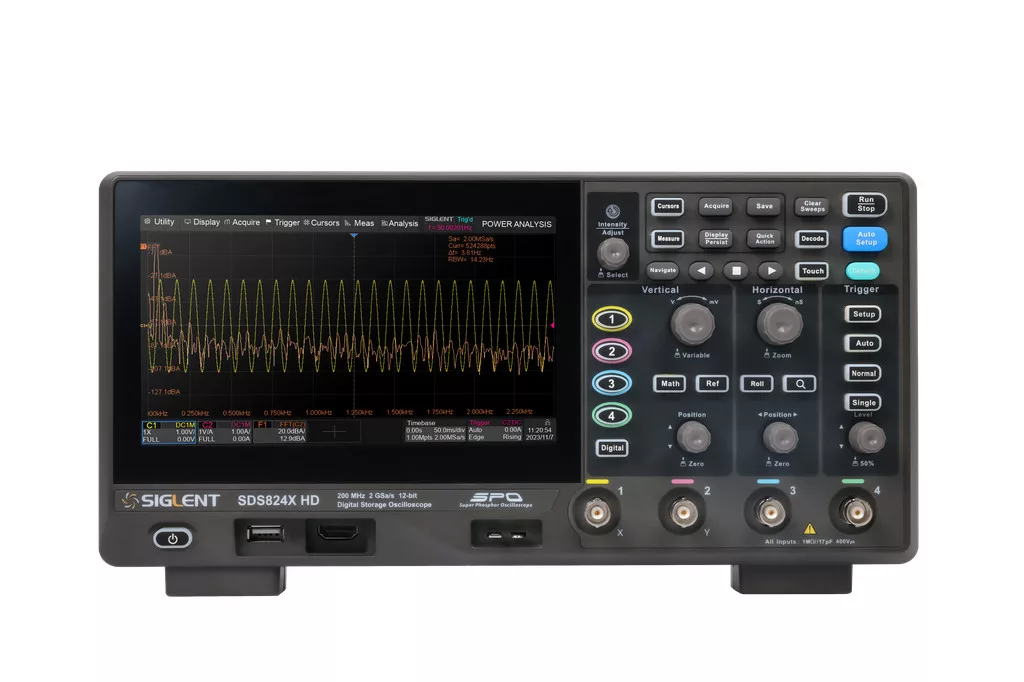

Siglent SDS814X HD digitális oszcilloszkóp

Kiegészítő termékek

• Részletek
• Adatok

Részletek









Jellemzők

Sávszélesség	100MHz
Csatornák	4
Digitális csatornák	16 (MSO) opcionális
Real-time mintavételi sebesség	2GS/s
Függőleges felbontás	12 bit
Memória mélység	50M pts (1 csat) 25Mpts (2 csat) 10Mpts (4 csat)
Hullámforma frissítés	80 000 wfms/s (500 000 sequence módban)
Kijelző	7" (1024x600) kapacitív érintőkijelző
Soros busz dekódolás	I²C, SPI, UART, CAN, LIN
Trigger módok	Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial
Matematikai funkciók	Összeadás, kivonás, szorzás, osztás, FFT, deriválás, integrálás...∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Támogatja a képlet szerkesztőt
Adatelemzés	Search, Navigate, History, Mask Test, Counter, Bode plot, and Power Analysis

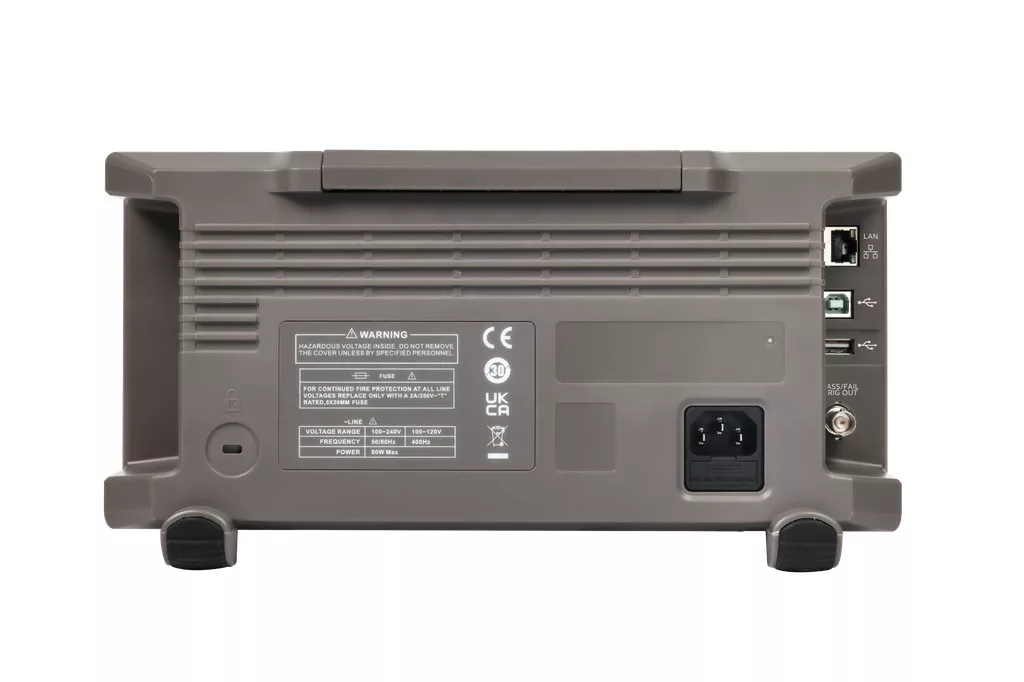

Iterfész	USB 2.0 Host x2, USB 2.0 Device, 10 M / 100 M LAN, Auxiliary output (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO)
Tartozékok	USB kábel, , hálózati kábel, 2 db passziv probe (PP470)
.	.
.	Opcionális tartozékok
USB Isolated AWG Module Hardware	SAG1021I
16 Channels Logic Analyzer	SLA1016
Power Analysis Software	SDS800XHD-PA
Power Analysis Deskew Fixture	DF2001A
Garancia	3 év
Méret	312 x151 x 133 mm
Súly	3,8 / 2,6 Kg
EAN	xxx



Adatok

UPC:

100000458

Manufacturer Id:

32

Manufacturer name:

2 csatornás

ID:

479

Adatlap:

Adatlap SDS800X HD sorozat (angol)
