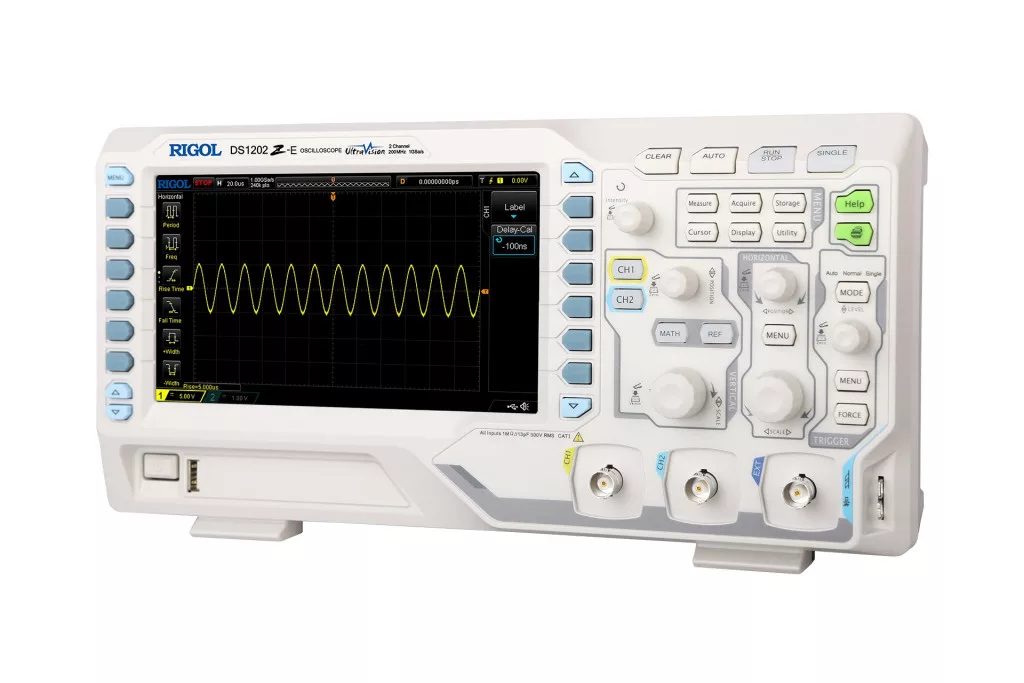

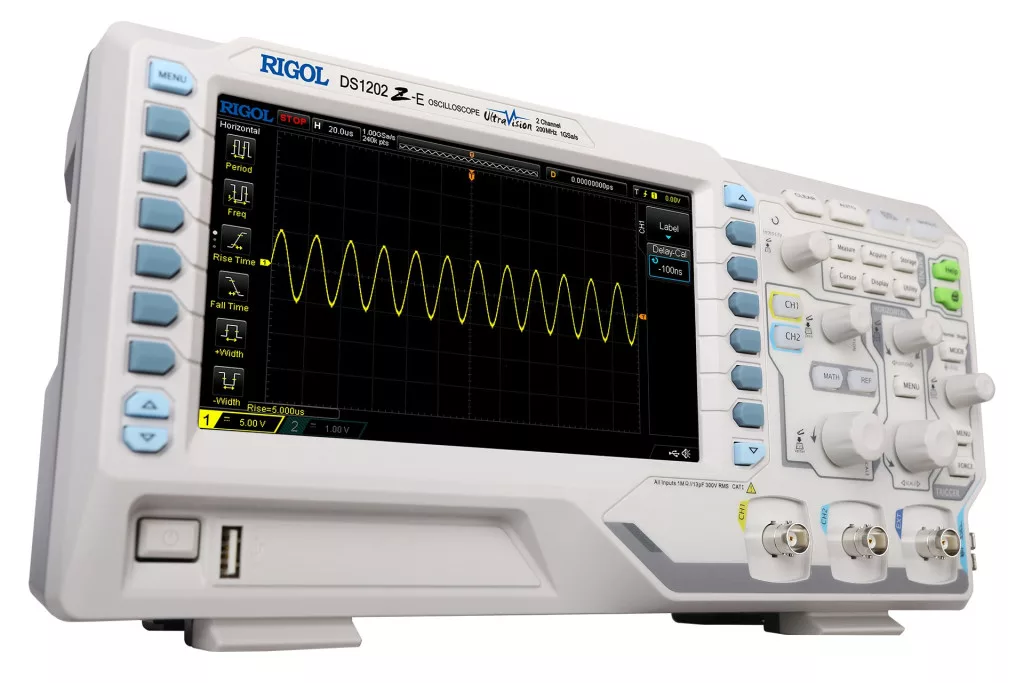

Rigol DS1202Z-E digitális oszcilloszkóp

• Részletek
• Adatok

Részletek

Alapáron rendelhető a készülék, 4 féle opcionális tartozékkal.

- SA-DS100Z (RS232, SPI, I2C)

- AT-DS1000Z (Advanced Trigger)

- MEM-DS1000 (Memory update -> 24M)

- REC-DS1000Z (Record function)

Az ajánlat visszavonásig érvényes!

Jellemzők



Sávszélesség	200MHz
Csatornák	2 csat.
Külső trigger bemenet	Igen
Real-time mintavételi seb.	1GS/s (1 csat.), 500MS/s (2 csat.)
Memória (1 csat):	24 Mpts
Memória (2 csat):	12 Mpts
.	.
Waveform capture rate ( max.):	30.000 wfms/s -ig
Felfutási idő:	≤ 1,75 ns
Időbázis tartomány:	2ns/div-50s/div
Függőleges felbontás	8 bit
Függőleges érzékenység	1mV/div ~ 10V/div (BNC)
DC függőleges pontosság	<10mV± 4%; ≥10mV ± 3%
Max. bemenő feszültség	CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk
Bemenet csatolási módja	AC, DC, Ground
Bemeneti impedancia	1MOhm±1% in parallel with 15pF ± 3pF
Időalap	2ns/div -50s/div
Időalap pontosság	± 25ppm
Trigger módok	Auto, Normal, Single
Kommunikáció	USB host, USB device, LAN, Aux, (TrigOut /PassFail)
Kijelző	7" Színes TFT LCD, 800X480 pixel
Tápellátás	100~240VAC RMS, 45-440Hz, 50VA max. CAT II
Méret	313,1mm X 160,8mm X 122,4mm
Súly	2,9Kg netto, 3,5 Kg brutto
Tartozékok	Mérőzsinór
	Hálózati vezeték (CB-USBA-USBB-FF-150)
	Szonda 1:1 / 10:1 (2db) (RP2350 - 350MHz)
	USB kábel
	Használati útmutató (angol)
Opcionális tartozék	hordtáska
	akkumulátor nem támogatott

Adatok

UPC:

100000762

Manufacturer Id:

2

Manufacturer name:

Rigol

ID:

783

Adatlap:

DS1000Z adatlap (angol)

Tömeg:

3,8 kg/db
